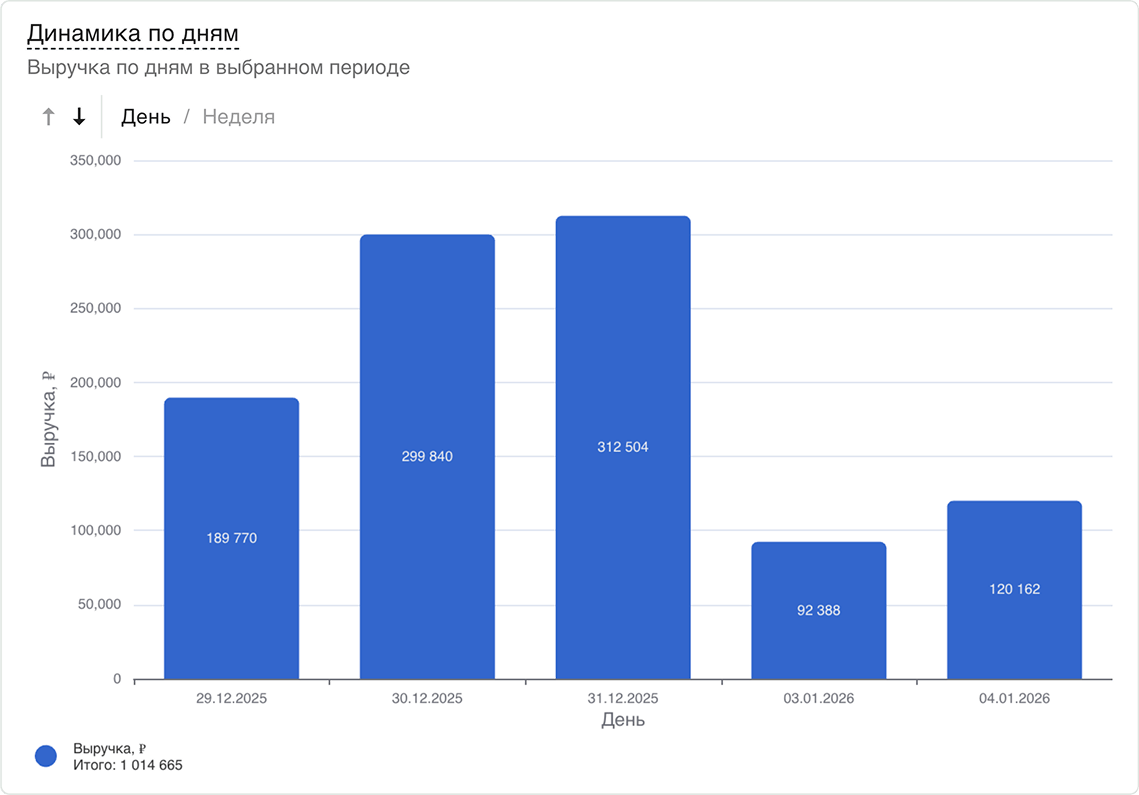

Столбчатые диаграммы (Bar)

Диаграмма с поддержкой стеков, иерархий, выбираемых полей и гибких настроек отображения.

Поля

"bar_v2"

required

Тип графика

enum

default:"vertical"

Ориентация столбцов

Show Значения

Значение	Описание
`vertical`	Вертикальные столбцы (категории по оси X)
`horizontal`	Горизонтальные столбцы (категории по оси Y)

BarMeasure

Основная мера. Используйте либо main_measure, либо selectable_main_measure.

Show Структура BarMeasure

string

required

Имя меры из куба

string

Заголовок (отображается в легенде и тултипе)

string

HEX-цвет столбца

color: "#3B82F6"

DataPointActionDefinition[]

Действия при клике на столбец

Show Структура DataPointActionDefinition

string

required

UUID действия

string

required

Ключ: common:copy_value | common:view_raw_data | link:open | dashboard:drill_through | dashboard:another_dashboard_drill_through

string

required

Текст в меню

IconReference

Иконка: {library: "lucide", name: "icon-name", color?: [R,G,B]}

string

UUID целевой страницы

string

UUID целевого дашборда

DrillThroughFilterMapping[]

Маппинг фильтров

Show Структура

filter_mappings:
  - target_filter_id: "f47ac10b-58cc-4372-a567-0e02b2c3d479"
    sources:
      - type: data_point_dimension
        member_name: products.category

string

URL для link:open

enum

same_tab | new_tab

main_measure:
  measure: sales.revenue
  title: Выручка
  color: "#3B82F6"

SelectableMeasureField

Выбираемая основная мера

Show Структура SelectableMeasureField

"single"

required

Тип выбора (для основной меры — всегда single)

string

Подсказка для пользователя

BarMeasure[]

required

Варианты мер (структура BarMeasure описана выше)

selectable_main_measure:
  type: single
  hint: Выберите показатель
  options:
    - measure: sales.revenue
      title: Выручка
    - measure: sales.quantity
      title: Количество

BarDimension

Основное измерение (категории). Используйте либо main_dimension, либо selectable_main_dimension.

Show Типы BarDimension

Простое измерение

"dimension"

default:"dimension"

Тип

CubeDimension

required

Измерение из куба

Show Структура CubeDimension

Обычное измерение:

kind: basic
value: products.category

Временное измерение:

kind: time
value:
  dimension: sales.created_at
  granularity: month

string

Заголовок

BarDimensionColors

Цвета для значений измерения

Show Структура BarDimensionColors

string

Имя цветовой палитры

Dict[string, string]

HEX-цвета для конкретных значений

colors:
  palette_name: custom
  values:
    "Электроника": "#3B82F6"
    "Одежда": "#10B981"
    "Продукты": "#F59E0B"

Иерархия измерений (drill-down)

"dimension_hierarchy"

required

Тип

BarHierarchyLevel[]

required

Уровни иерархии

Show Структура BarHierarchyLevel

CubeDimension

required

Измерение уровня

string

Заголовок уровня

BarDimensionColors

Цвета для уровня

levels:
  - member:
      kind: basic
      value: geography.country
    title: Страна
  - member:
      kind: basic
      value: geography.city
    title: Город

main_dimension:
  dimension:
    kind: basic
    value: products.category
  title: Категория

SelectableDimensionField

Выбираемое основное измерение

Show Структура

selectable_main_dimension:
  type: single
  hint: Выберите разрез
  options:
    - dimension:
        kind: basic
        value: products.category
      title: По категориям
    - dimension:
        kind: basic
        value: managers.name
      title: По менеджерам

BarMeasure[]

Дополнительные меры (отображаются как дополнительные столбцы). Используйте либо additional_measures, либо selectable_additional_measures.

additional_measures:
  - measure: sales.quantity
    title: Количество
    color: "#10B981"
  - measure: sales.margin
    title: Маржа
    color: "#F59E0B"

SelectableMeasureField

Выбираемые дополнительные меры

Show Структура

selectable_additional_measures:
  type: multiple
  hint: Дополнительные показатели
  options:
    - measure: sales.quantity
      title: Количество
      selected: false
    - measure: sales.margin
      title: Маржа
      selected: true

BarDimension

Дополнительное измерение для разбивки (создаёт стековую диаграмму). Используйте либо additional_dimension, либо selectable_additional_dimension.

additional_dimension:
  dimension:
    kind: basic
    value: products.brand
  title: Бренд
  colors:
    palette_name: brands

SelectableDimensionField

Выбираемое дополнительное измерение

BarV2Options

Настройки отображения

Show Структура BarV2Options

DimAxisOptions

Ось измерений (X для вертикальных, Y для горизонтальных)

Show Структура

boolean

default:"true"

Показать заголовок оси

boolean

default:"true"

Показать подписи

boolean

default:"true"

Показать сетку

boolean

default:"true"

Показать зум

boolean

default:"false"

Поворачивать подписи, если не помещаются

ValueAxisOptions

Ось значений для столбцов

Show Структура

boolean

default:"true"

Показать заголовок оси

boolean

default:"true"

Показать подписи

boolean

default:"true"

Показать сетку

boolean

default:"true"

Показать значения на столбцах

enum

default:"inside"

Позиция значений: inside | outside

boolean

default:"true"

Скрывать перекрывающиеся значения

ValueAxisOptions

Ось значений для линий (если есть)

LegendOptions

Настройки легенды

Show Структура

boolean

default:"true"

Показать легенду

boolean

default:"false"

Стекировать по дополнительному измерению

options:
  dim_axis:
    show_labels: true
    rotate_if_not_fit_one_line: true
  value_bar_axis:
    show_values: true
    values_position: outside
  legend:
    show: true
  stack_dimensions: true

BarSorting[]

Сортировка

Show Структура BarSorting

string

required

Имя меры или измерения

enum

required

Направление: asc | desc

sorting:
  - member: sales.revenue
    direction: desc

boolean

default:"false"

Показать общий итог

boolean

default:"false"

Показать итоги по основному измерению

boolean

default:"false"

Сравнение периодов

Примеры

type: bar_v2
direction: vertical
main_dimension:
  dimension:
    kind: basic
    value: products.category
  title: Категория
main_measure:
  measure: sales.revenue
  title: Выручка
  color: "#3B82F6"

type: bar_v2
direction: horizontal
main_dimension:
  dimension:
    kind: basic
    value: managers.name
  title: Менеджер
main_measure:
  measure: sales.revenue
  title: Выручка
sorting:
  - member: sales.revenue
    direction: desc
options:
  value_bar_axis:
    show_values: true
    values_position: outside

type: bar_v2
direction: vertical
main_dimension:
  dimension:
    kind: time
    value:
      dimension: sales.created_at
      granularity: month
  title: Месяц
main_measure:
  measure: sales.revenue
  title: Выручка
additional_dimension:
  dimension:
    kind: basic
    value: products.category
  title: Категория
  colors:
    palette_name: categories
options:
  stack_dimensions: true
  legend:
    show: true

type: bar_v2
direction: vertical
main_dimension:
  type: dimension_hierarchy
  levels:
    - member:
        kind: basic
        value: geography.country
      title: Страна
    - member:
        kind: basic
        value: geography.region
      title: Регион
    - member:
        kind: basic
        value: geography.city
      title: Город
main_measure:
  measure: sales.revenue
  title: Выручка
  data_point_actions:
    - id: "f47ac10b-58cc-4372-a567-0e02b2c3d479"
      key: "common:copy_value"
      title: "Копировать значение"

type: bar_v2
direction: vertical

selectable_main_dimension:
  type: single
  hint: Разрез
  options:
    - dimension:
        kind: basic
        value: products.category
      title: По категориям
    - dimension:
        kind: basic
        value: managers.name
      title: По менеджерам

selectable_main_measure:
  type: single
  hint: Показатель
  options:
    - measure: sales.revenue
      title: Выручка
    - measure: sales.quantity
      title: Количество

selectable_additional_measures:
  type: multiple
  hint: Дополнительно
  options:
    - measure: sales.margin
      title: Маржа
      selected: false
    - measure: sales.average_check
      title: Средний чек
      selected: false

show_totals: true

См. также

Иерархии измерений

Drill-down в диаграммах

Действия с данными

Клики и drill-through

Выбираемые поля

Динамический выбор

Сортировка

Настройка порядка
